SBW系列温度变送器

2021/05/18 08:19:23

SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线）。...

联系浦卓

上海浦卓测控技术有限公司
地址：上海市松江区新界路1号10幢A226
联系人：侯经理
电话：021-37827699
传真：021-37827568
邮箱：sales@puzhuo.com.cn
官网：http://www.puzhuo.com.cn/

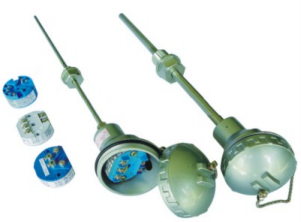

SBW系列温度变送器展示：

SBW系列温度变送器

产品概述：

SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10 mA、的输出信号。

该变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可应用于冶金、石油、化工、电力、轻工、纺织、食品以及科研等工业部门。

产品特点：

1.采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场境中安装使用；

2.现场安装在热电偶、热电阻的接线盒内使用,直接输出4~20mA、0~10 mA、的输出信号。这样既节约了昂贵的补偿导线费用，又增加了信号远距离传输过程中的抗干扰能力；

3.热电偶变送器具有冷端温度自动补偿功能；

4.精度高、功耗低、使用环境温度范围宽,工作稳定；

5.既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用；

6.智能型温度变送器可按用户实际需要调整变送器的显示方向,并可显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；

技术参数：

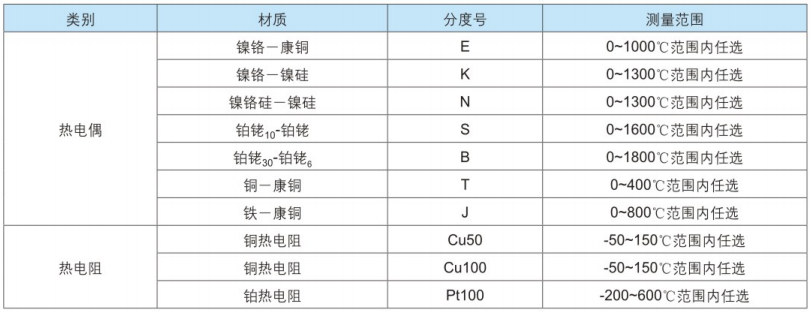

1、输入信号：热电偶: K、E、J、B、S、T、N。热电阻：Pt100、Cu100、Cu50（三线制、四线制)。智能型温度变送器的输入信号可通过PC机或手持器任意设置；

2、输出信号：在量程范围内输出4~20mA直流信号，与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4～20mA直流信号；

隔离式温度变送器,输入与输出相隔离,隔离电压0.5KV，增加了抗共模干扰能力，适合于计算机连网使用；

3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；

4、接线方式：二线制、三线制、四线制；

5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定；

使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；

6、工作电压：普通型12V～35V，智能型12V~45V,额定工作电压为24V；

7、允许负载电阻：500Q (24VDC供电）；负载电阻R( max )=5o(vmin-12)，例如在额定工作电压24VB，负载电阻可在O-600范围内选择使用。

8、工作环境：a：环境温度-25-80℃（常规型)

-25~70℃(数显型)

-20~75℃(智能型)

b：相对湿度:5%~95%

c：机械振动f<50Hz，振幅≤0.15mm

d：无腐蚀气体或类似的环境；

9、温度影响系数：6≤0.05%/C；

工作原理：

热电偶或热电阻传感器反被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器算处理后以4～~20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
