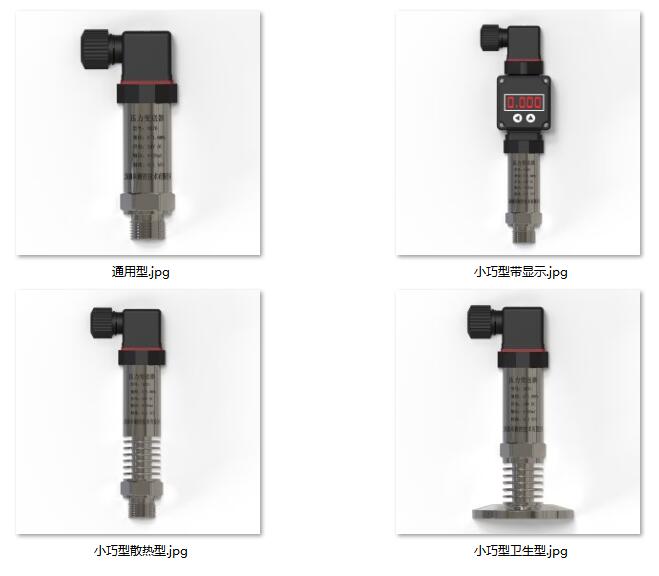

小巧型/棒状扩散硅压力变送器



        小巧型压力变送器关键原材料、元器件和零部件质量保证或合资生产，整机经过严格组装和测试。该产品具有设计原理较好、品种规格较全、安装使用简便等特点。由于该机型外观上完全融合了市场目前较为流行，并被较广使用的两种变送器（罗斯蒙特3051 与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。







1. 使用对象：液体、气体或蒸汽

2． 输出信号：4～20mADC．（特殊可为四线制200V AC 供电0-10mA DC 输出）

3． 供电电压：12-36V DC，标准值24VDC；

4． 环境温度：-25～70℃（一般变送器），-15～70℃（带现场指示器）

5. 测量温度：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃；

6. 储藏温度：-40～100℃；

7. 相对温度：0-*RH；

8. 防护等级：dⅡBT4，iaⅡCT5 ；

9. 电源影响：小于输出范围的±0.005%/V；

10. 振动影响：在任何方向上振动200Hz，引起的误差为zui大范围的0.05%/g ；

11. 安装位置影响：当工作膜片未垂直安装时，可能产生不大于0.24Pa 的零位误差，误差可能过调整零位来消除，对量程影响；

12. 稳定性：六个月内不超过变送器的精度；

13. 指示器：线性指示0～*；3-1/2 位LCD 液晶显示；

14. 量程和零位：外部连续可调；

15. 正负迁移：zui大正迁移量为500%，zui大负迁移量为600%；

16. 材料隔离膜片：316L 不锈钢，哈式合金-C，蒙耐尔合金，钽；

排气/排液阀：316L 不锈钢，哈式合金-C，蒙耐尔合金；

法兰和接头：316L 不锈钢，哈式合金-C，蒙耐尔合金；

“O”型圈：氟橡胶； 灌充液；硅油惰性油； 螺栓：316L 不锈钢；电子壳体：低铜铝合金；

　



1. 较优测量性能，用于压力、差压、液位、流量测量；

2. 数字精度：+（-）0.05%

3. 模拟精度：+（-）0.75% +（-）0.1% F•S

4. 全性能：+（-）0.25 F• S；

5. 稳定性：0.25% 60 个月；

6. 量程比：100：1

7. 测量速率：0.2S

8. 小型化全不锈钢法兰，易于安装；

9. 过程连接与其它产品兼容，实现*测量；

10.世界上*采用H 合金护套的传感器，实现了优良的冷、热稳定性。

11.标准4-20mA 带有基于HART 协议的数字信号，可远程操控。
