3351系列智能变送器展示：

产品概述：

3351系列智能变送器是我公司引进国外设备，其中包含原材料、元器件和零部件，整机经过严格组装和测试。由于该机型外观上完全融入了目前所流行、并被较广使用的两种变送器(罗斯蒙特3051与横河EJA),给使用者耳目一新的感觉。同时与传统的1151等系列产品在安装上容易兼容并可直接替换．故它是一些老型产品的替代产品，同时具有HART现场总线协议的功能。

产品特点：

3351智能变送器可就地调量程/零点调整，或者通过388或275型手操器，实现变送器的调整以及通过软件的选择．完成平方根或线性输出的应用，并具有自诊断功能。

※关键零件，性能稳定.质量较好，且价格适中

※精度高：0.1%、0.2%、0.25%、0.5%可选

※zui大量程比15:1

※阻尼可调(电气阻尼为0-6S )

※通讯所需的zui小回路电阻250Q

※规格全：量程zui小从0~125Pa到zui大0~4OMPa任意选择

※品种多：微差压DR型、差压DP型、高静压HP型、流量DP型、压力GP型、压力TG型、液位LT型及远传法兰型(毛细管长度1.0~7 . 51m任选)

※可正负迁移：正迁移500%、负迁移600%

※输出信号：二线制24VDC供电、4-20mADC输出（也可为四线制220VAC供电.O-10mADC输出)

※防爆：本质安全型ialICT6，隔爆型dIIBT4

※耐压性能好：一般耐压14MPa ，高静压耐压32MPa

※耐腐蚀：可提供316L、蒙乃尔、哈氏合金、钮等材料的耐腐蚀变送器

※带现场指示表

①3 1/2位LCD液晶显示

②指针式线性或平方根指示0-100%

※法兰标准：ANSI 3 ”，4”150LB~600LB(也可根据客户要求定制)

工作原理：

过程压力通过两侧或一侧的隔离膜片、灌充液传到6室的测量膜片。中心膜片是一个张紧的弹性元件．它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比，zui大位移约0 . 1 mm ,这种位移转变为电容极板上形成的差动电容,由电子线路把差动电容转换成二线制的4~20mADC输出信号。

功能参数：

※使用对象：液体、气体和蒸气

※测量范围：0-0.1kPa到0-40MPa

※输出信号：4-20mA DC（可为四线制220VAC供电、0-10mADC输出)

※供电电源：12~45V DC,一般为24V DC

※负载特性：与供电电源有关，在某一电源电压时带负载能力，负载阻性RL与电源电压VS关系式为:RL≤50 (Vs-12)

※指示表：指针式线性指示0~100%刻度以及LCD液晶式显示。

※防爆：a.隔爆型 dllBT4

b.本质安全型 iallCT6

※量程和零点：外部连续可调

※正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超出测量范围上限的100%。zui大正迁移量为zui小校调量程的500%；zui大负迁移量为zui小校调量程的600%

※温度范围：放大器工作温度范围：-29~+93℃ (LT型为：-25~+70℃ )

灌充硅油的测量元件：-40~ +104℃

法兰式变送器灌充高温硅油时：+15~+315℃普通硅油：-40~+149℃

※静压：4、10、25、32MPa

※容积吸取量：<0 . 16cm³

※阻尼(阶跃响应)：充硅油时，一般在0.2S到1.67S之间连续可调

技术数据：

(不带迁移,在标准工作条件下，充硅油，316不锈钢隔离膜片)

※精确度：0.1%6、0.2%、0.25%、0.5%.

※死区：无(≤0.1%)

※稳定性：六个月内不超出zui大量程的基本误差对值

※振动影响：在任意轴向上．振动频率为200Hz时，误差为测量范围上限的+0.05%/g

※电源影响：小于输出量程的0.005%/v

※负载影响：电源如果稳定，则负载没有影响

其它：

※隔离膜片：316L不锈钢，哈氏合金C，蒙乃尔合金，钮，或316L+PTFE
※排气/排液阀：316不锈钢，哈氏合金C，蒙乃尔合金

※法兰和接头：316不锈钢，哈氏合金C或蒙乃尔合金
※接触介质“O”形环：丁腈橡胶，氟橡胶

※灌充液：硅油或惰性油

※螺栓：316L不锈钢

※电子壳体材料：低铜铝合金

※引压连接件：法兰1/4NPT，中心距54MM，接头1/2NPT或M20×1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm (NPT锥管螺纹符合GB/T12716-91)

※信号线连接孔：G1/2"、M20×1.5

※重量：3.9kg(标准型)

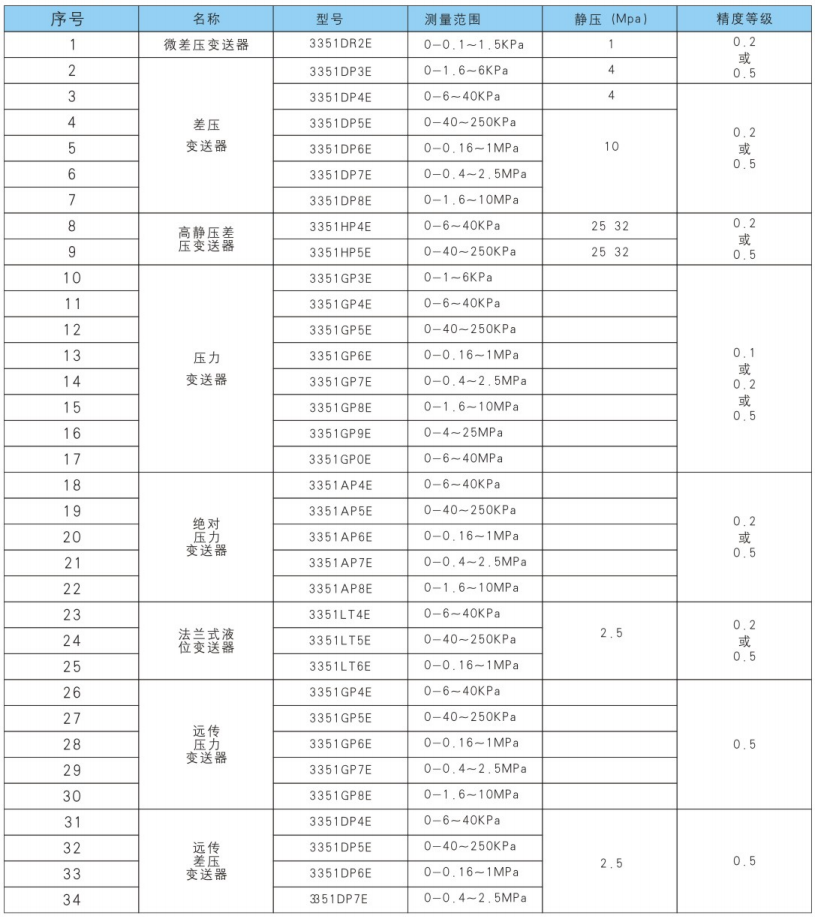

变送器型号命名图：
